產品名稱： HTS單座調節閥氣動閥門

詳細說明

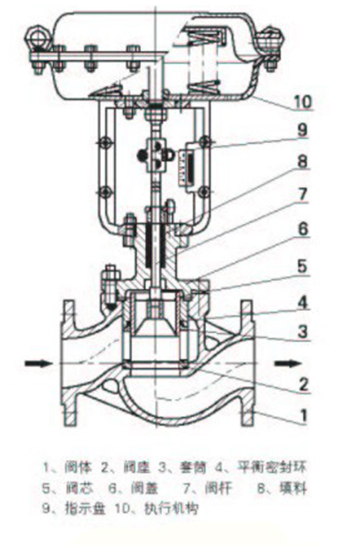

HTS單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗震性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。可用于控制各種不同壓力和溫度的流體。

一、HTS單座調節閥 概述

上海川滬閥門有限公司生產的HTS單座調節閥具有以下優點：

1. 閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。

2. 符合IEC534-2-1976標準。

3. 調節閥的泄漏量符合ANSI B16.104標準。

4. HTS單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、HTS單座調節閥 閥體參數

閥體型式		直通單座鑄造球型閥
公稱通徑		40、50、65、80、100、150、200mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17~+230℃
	伸長I型	-45~-17℃、 +230~+566℃
	伸長II型	-100~-45℃
	伸長III型	-196~-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HTS單座調節閥 閥內件

閥芯形式		單座柱塞型閥芯
流量特性	金屬閥座	等百分比特性(%)和線性特性(L)
	軟閥座
材料		不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HTS單座調節閥 執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力	140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、HTS單座調節閥 主要性能

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
	軟閥座	小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±3%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50:1

六、HTS單座調節閥 CV值和行程

公稱通徑	32	40	50	65	80	100	125	150	200	250
閥座直徑	32	40	50	65	80	100	125	150	200	250
額定Cv值	20	30	50	85	125	200	320	420	700	820
額定行程	25			38			50		75	100

七、HTS單座調節閥 高精度流量特性閥芯(%CF、LCF、%TF、LTF）

公稱通徑	32		40			50			65			80			100			125			150			200
閥座直徑	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
額定Cv值	10	17	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	360	275	360	640
額定行程	25								38									50						75

八、HTS單座
調節閥 主要外形及連接尺寸

32、40、50、65、80、100、125、150、200、250mm

結構長度

由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。

閥體高度

執行器高度

九、HTS單座調節閥 主要外形及連接尺寸

1、HTS單座調節閥名稱與參數

2、HTS單座調節閥口徑、壓力

3、HTS單座調節閥作用方式

4、HTS單座調節閥壓差（包括正常工作壓差，閥關閉時壓差）

5、HTS單座調節閥閥體及閥內組件材質

6、HTS單座調節閥耐蝕性及附件
