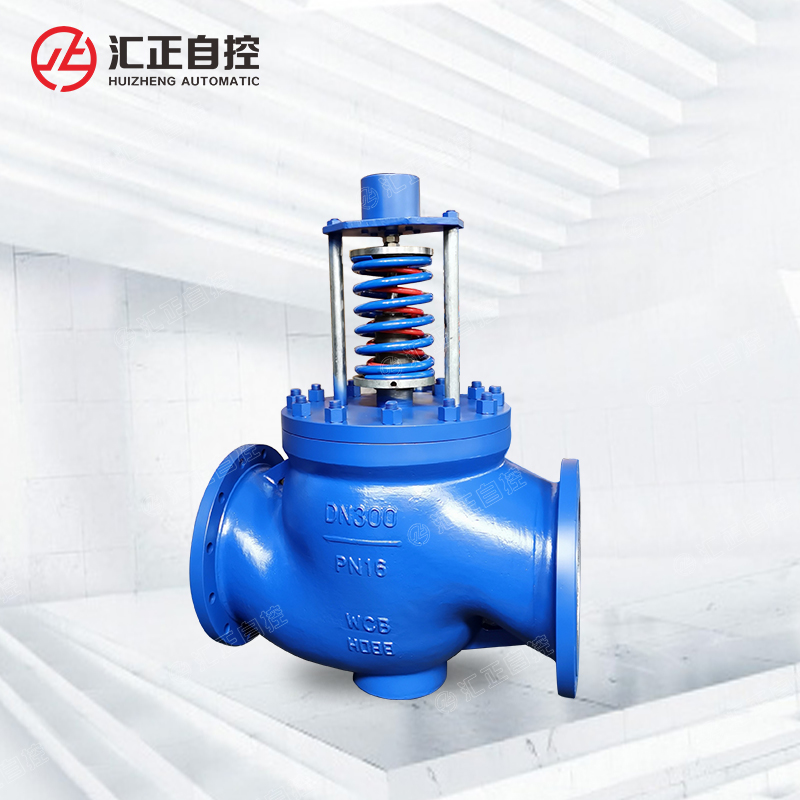

產品名稱： 自力式大口徑調節閥

詳細說明

    ZZDVP指揮器操作型自力式單座壓力調節閥（簡稱供氮閥），該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥后壓力保持在恒定值。該閥的特點：壓力設定值可在指揮器上實現，在運行中可隨意調整，因而方便、快捷、省力；控制精度比一般調壓閥高一倍左右。

自力式帶指揮器型壓力調節閥 概述：

     自力式帶指揮器型壓力調節閥由控制閥（主閥）、執行機構、指揮器三部分組成，依靠被調介質自身的壓力為動力源達到自動調節和穩定壓力的目的，適用于大可調比，大壓差的減壓穩壓場合。

     自力式帶指揮器型壓力調節閥主要應用于氣體減壓穩壓，具有可調比大，可調范圍寬，特別適用于閥前壓力高（高可達1.0MPa），設定壓力低（低可達14mm水柱/0.14KPa）,按常規需二級或者三級減壓才能達到要求的場合，可應用于非腐蝕型氣體/液體等介質的壓力調節。

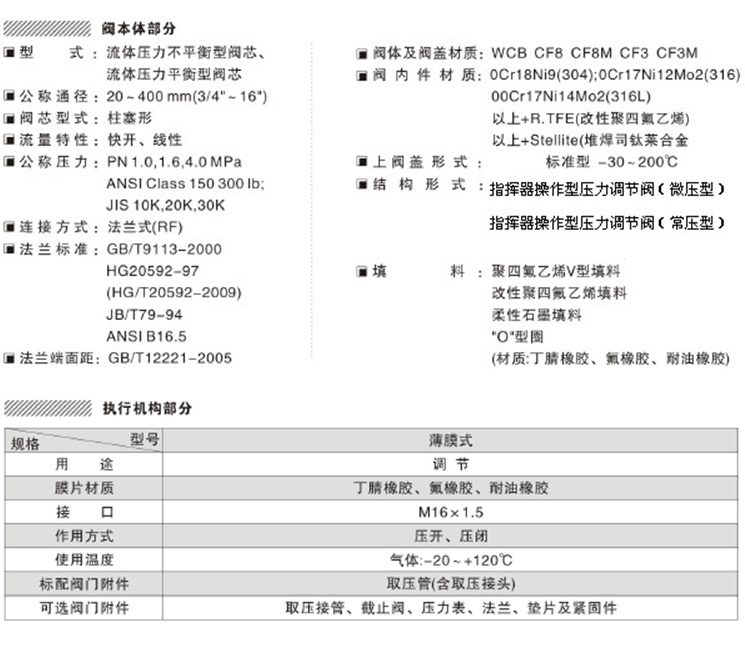

 ◆自力式帶指揮器型壓力調節閥 性能及材質選型：

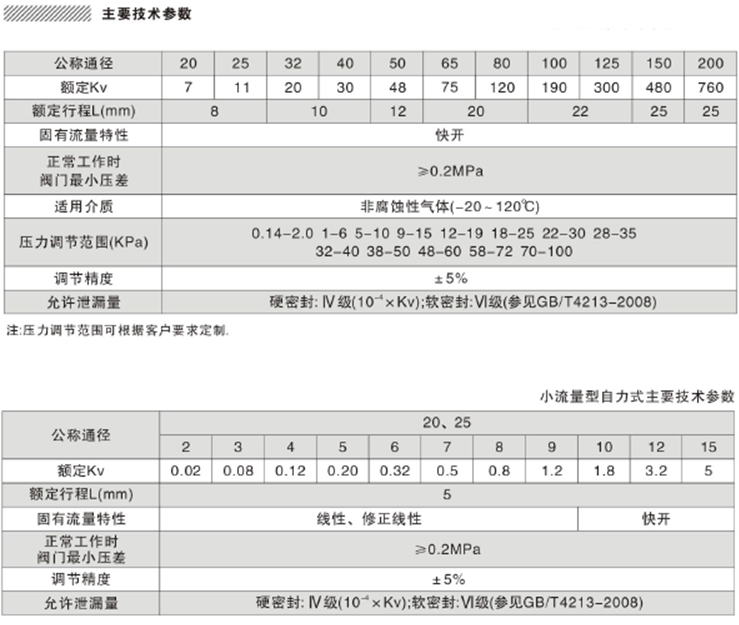

 ◆自力式帶指揮器型壓力調節閥 主要技術參數：

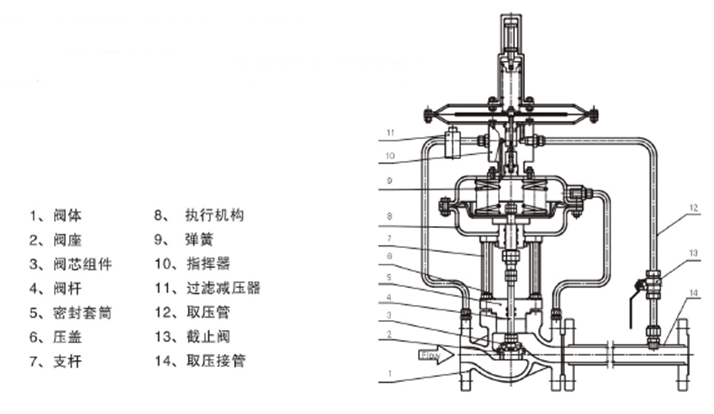

 ◆自力式帶指揮器型壓力調節閥 結構組成部分：

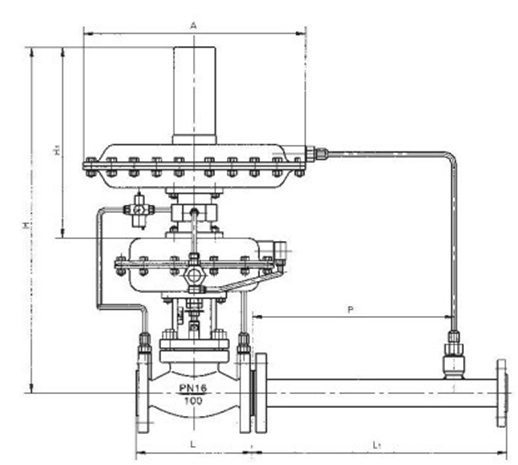

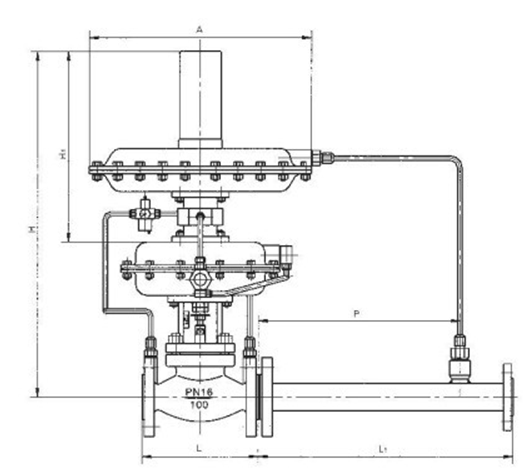

◆自力式帶指揮器型壓力調節閥 外形尺寸及重量：



公稱通徑 (DN)	20	25	32	40	50	65	80	100	125	150
法蘭端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

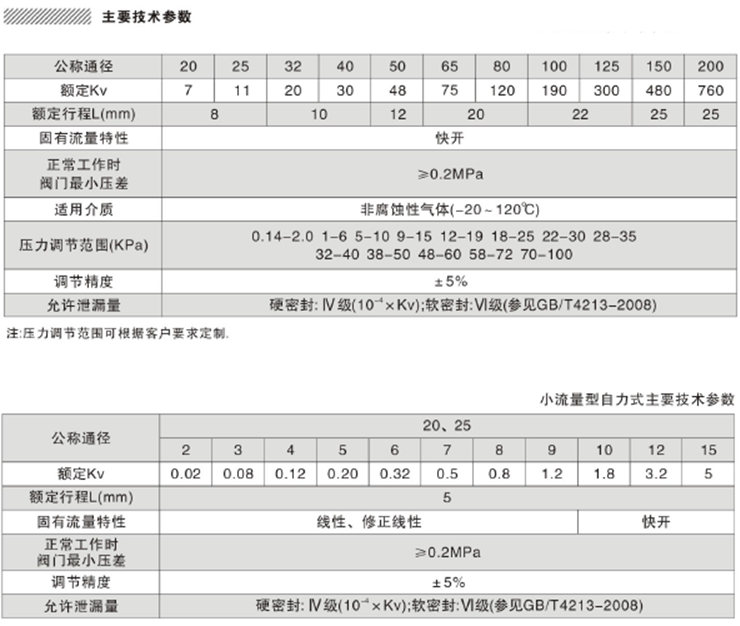

◆自力式帶指揮器型壓力調節閥 主要技術參數：

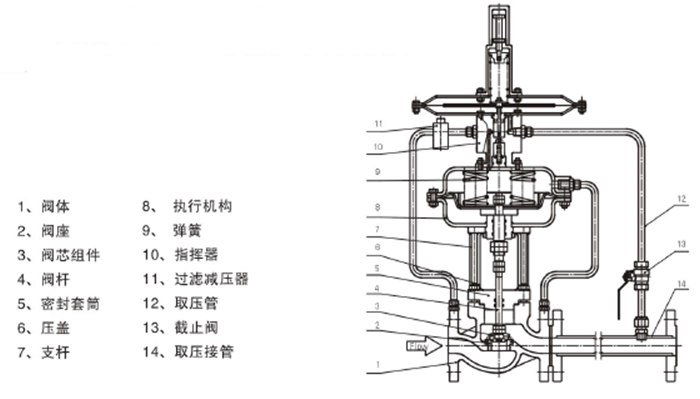

 ◆自力式帶指揮器型壓力調節閥 結構組成部分：

◆自力式帶指揮器型壓力調節閥 外形尺寸及重量：



公稱通徑 (DN)	20	25	32	40	50	65	80	100	125	150
法蘭端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

八、ZZDVP自力式帶指揮器調節閥訂貨須知

1、ZZDVP自力式帶指揮器調節閥名稱、型號。

2、 ZZDVP自力式帶指揮器調節閥 公稱通徑（mm）及公稱壓力（MPa）。

3、 ZZDVP自力式帶指揮器調節閥額定流量系數（Kv）。

4、 ZZDVP自力式帶指揮器調節閥介質名稱。

5、 ZZDVP自力式帶指揮器調節閥工作溫度及范圍。

6、ZZDVP自力式帶指揮器調節閥閥體、閥內件及填料材質。

9、ZZDVP自力式帶指揮器調節閥所配附件
